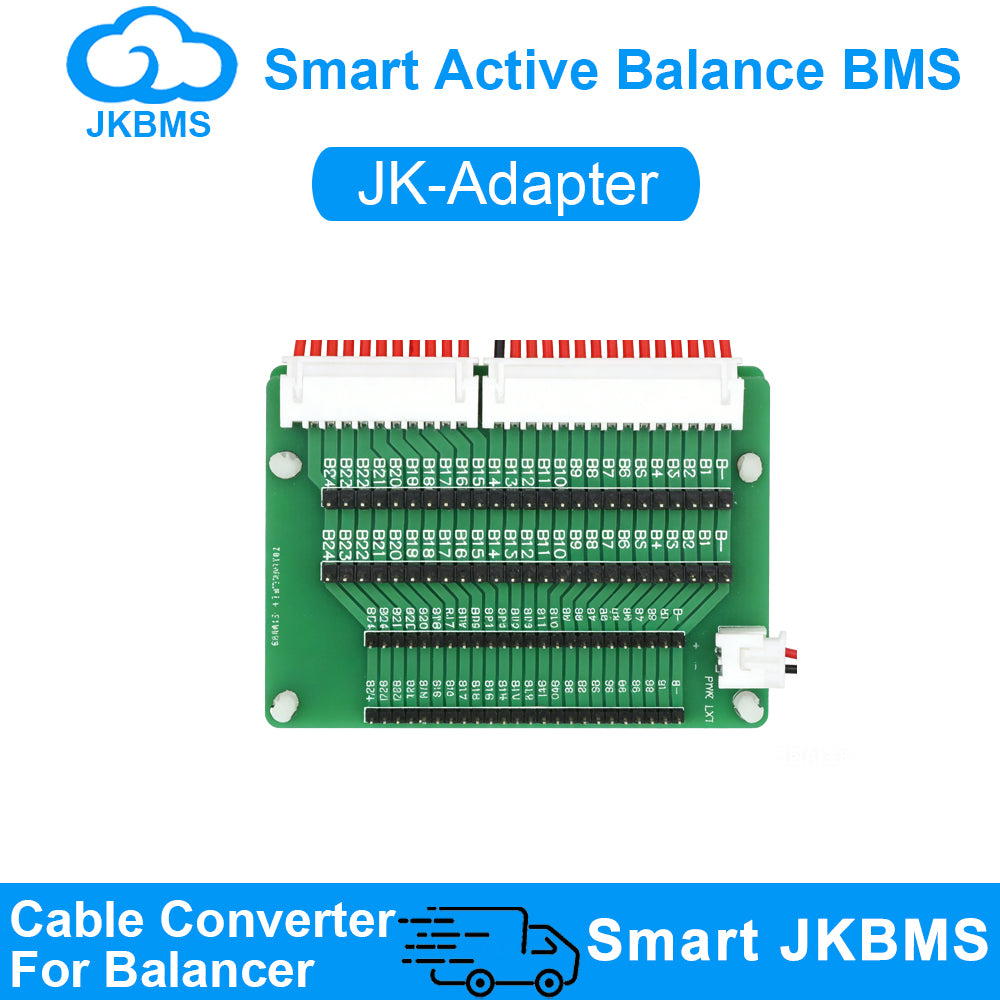

JKBMS Adapterplatine für JK BMS Active Balancer — BMS-Reparatur- und Samplingkabel-Zubehör

BMS-Reparatur und Sampling-Kabelverbindung vereinfachen — JKBMS Adapterplatine

Die JKBMS Adapterplatine ist ein unverzichtbares Werkzeug für Techniker und DIY-Bastler, die mit JK BMS aktiven Balancern arbeiten. Sie bietet eine standardisierte Schnittstelle zum Anschluss von Mehrfachstecker-Sampling-Kabeln an die BMS-Schutzplatine, was Reparatur, Tests und Neukonfiguration erheblich vereinfacht — keine provisorische Verdrahtung erforderlich.

Hauptmerkmale

• ✅ 2,54 mm Stiftleiste — Pins mit der gleichen Seriennummer stellen denselben Knoten dar; abwechselndes Einfügen in zwei Reihen für Mehrfachstecker-Sampling-Kabel
• ✅ 2,0 mm Stiftleiste — gleiche Knoten-Nummerierungskonvention; abwechselndes Einfügen in zwei Reihen für Mehrfachstecker-Konfigurationen
• ✅ Hilfsstromversorgungs-Schnittstelle — Plus links, Minus rechts; erforderlich, wenn die Akkupackspannung unter 40 V liegt
• ✅ Reduziert Verdrahtungsfehler bei der BMS-Reparatur und Zellenabtastung
• ✅ Kompatibel mit der JK BMS Aktiv-Balancer-Serie

Wichtige Hinweise

• ⚠️ Wenn die Akkupackspannung unter 40 V liegt, muss eine externe Hilfsstromversorgung über die Hilfsstromschnittstelle (Plus links, Minus rechts) angeschlossen werden.

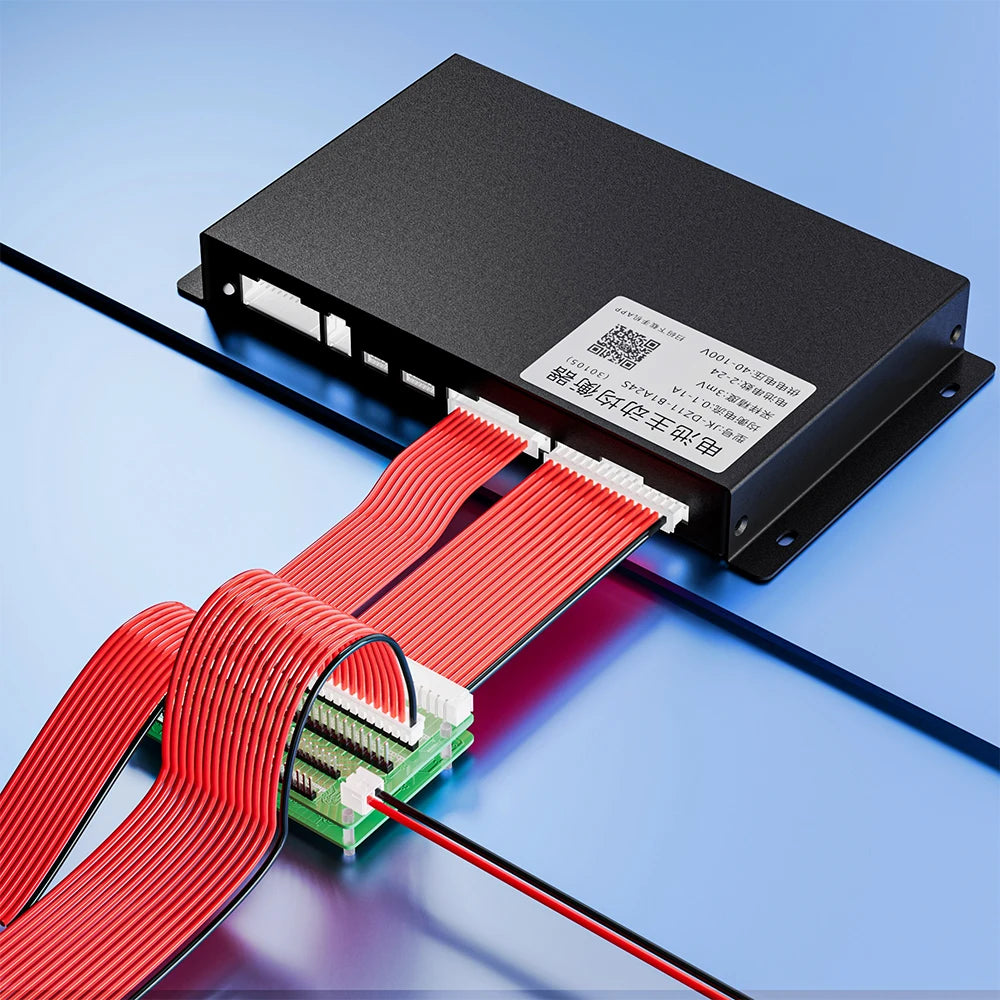

• Bei Mehrfachstecker-Sampling-Kabeln: Stecker abwechselnd in Sequenz in die beiden Pinreihen stecken — nicht alle Stecker in dieselbe Reihe stecken.
• Die Pin-Nummerierung sowohl an den 2,54 mm als auch an den 2,0 mm Stiftleisten folgt der gleichen Knotenkonvention — Nummern während der Montage sorgfältig abgleichen.

Für wen ist das?

• 🔧 BMS-Reparaturtechniker, die an JK Aktiv-Balancer-Platinen arbeiten
• 🔋 DIY-Akku-Bastler, die Mehrzellen-Packs mit komplexen Sampling-Kabeln zusammenbauen
• 🏭 OEM-Hersteller, die JK BMS in kundenspezifische Batteriesysteme integrieren

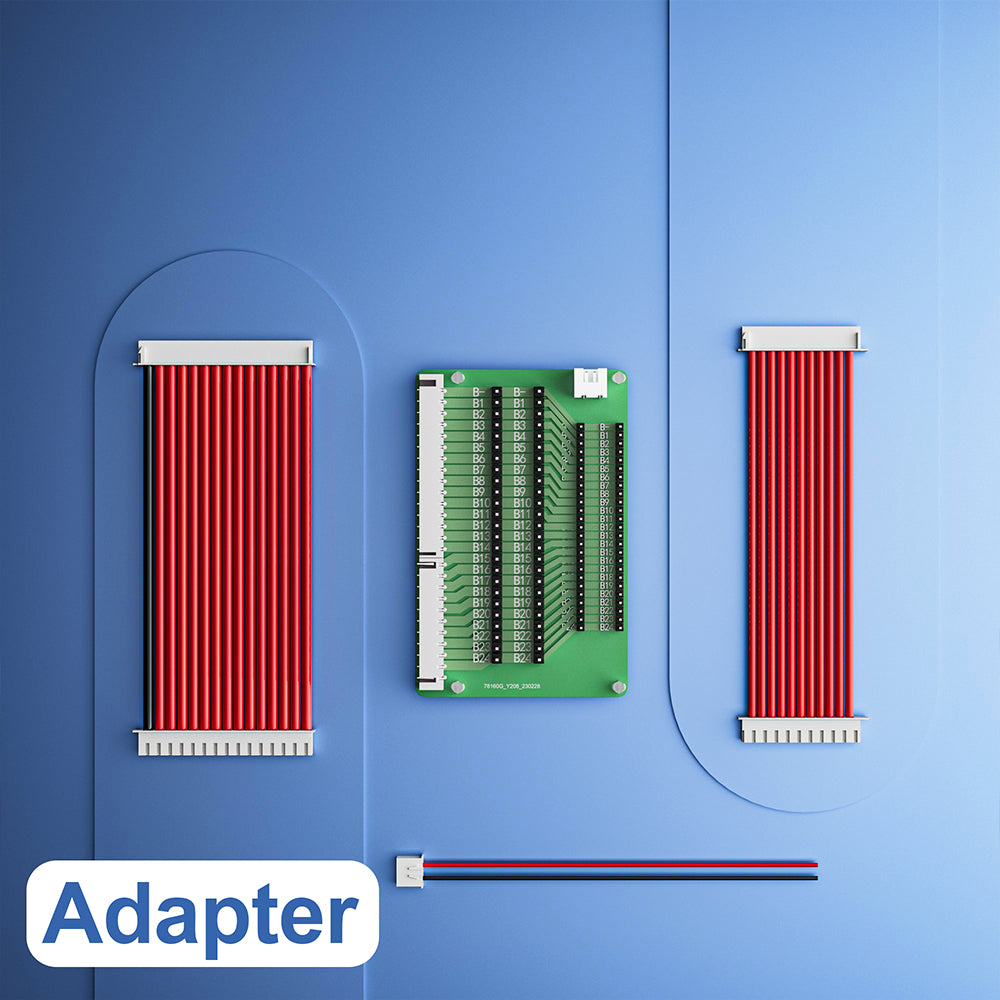

Lieferumfang

• 1× JKBMS Adapterplatine

OEM / ODM & Großbestellungen

📩 Für Großhandelspreise, Mindestbestellmengen und kundenspezifische Konfigurationen kontaktieren Sie uns bitte direkt.
