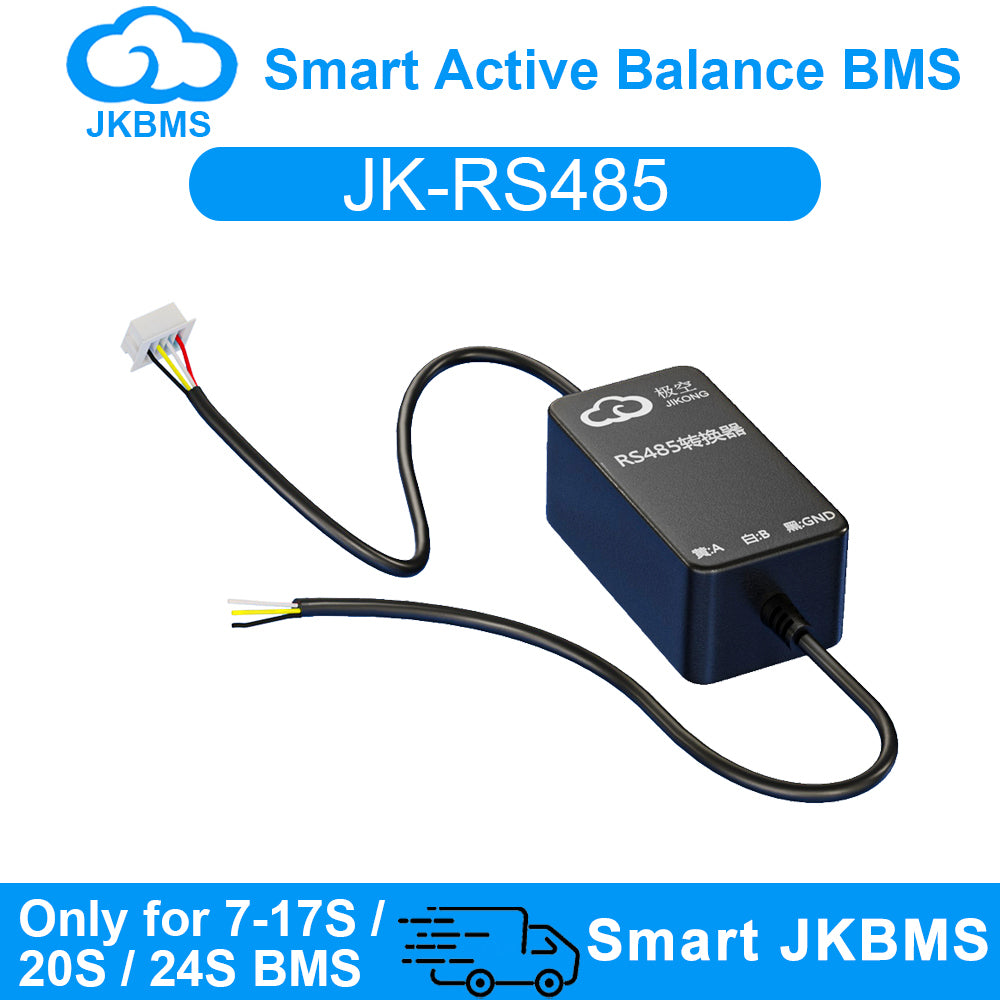

JKBMS RS485 Konvertermodul für 17S/20S/24S Hochvolt Smart BMS

Das JKBMS RS485 Konvertermodul für 17S/20S/24S ermöglicht eine kabelgebundene RS485-Kommunikation zwischen Ihrem JKBMS Smart BMS und einem PC oder externen Geräten. Schließen Sie es direkt an den RS485-Anschluss Ihrer BMS-Schutzplatine an, um Batterieparameter in Echtzeit zu überwachen und die BMS-Einstellungen über die kostenlose JKBMS PC-Software zu konfigurieren.

Dieses Modul wurde für Hochvolt-17S/20S/24S-Batteriesysteme (typischerweise 48V–72V und höher) entwickelt und ist das unverzichtbare Kommunikationszubehör für JKBMS B-Serie und BD-Serie Hochvolt-Schutzplatinen.

⚠️ Für Niedervolt-4S–8S-Systeme verwenden Sie bitte den JKBMS RS485 Konverter für 8 String.

Hauptmerkmale

• ✅ Kabelgebundene RS485-Kommunikation – stabile und zuverlässige Datenübertragung
• ✅ Direkte Plug-in-Verbindung zum BMS RS485-Anschluss über Kabelschnittstelle
• ✅ Überwachung von Batterieparametern in Echtzeit über die JKBMS PC-Software
• ✅ Konfiguration von BMS-Schutzparametern und -einstellungen
• ✅ Unterstützt RS485-Kommunikation mit Wechselrichtern (Wechselrichter muss RS485-Protokoll unterstützen)
• ✅ Unterstützt RS485-Protokoll-Displays (Hinweis: Standard-LCD-Displays werden über den UART-Anschluss verbunden, nicht RS485)
• ✅ Kompaktes Design – einfache Installation in Batteriegehäusen

Kompatibilität

• ✅ JKBMS B-Serie Smart BMS: 17S/20S/24S Modelle (Hochvolt)
• ✅ JKBMS BD-Serie Smart BMS: 17S/20S/24S Modelle (Hochvolt)
• ❌ Nicht kompatibel mit der JK-PB Wechselrichter-BMS-Serie
• ❌ Nicht kompatibel mit 4S–8S Niedervolt-Modellen (verwenden Sie stattdessen RS485 für 8 String)

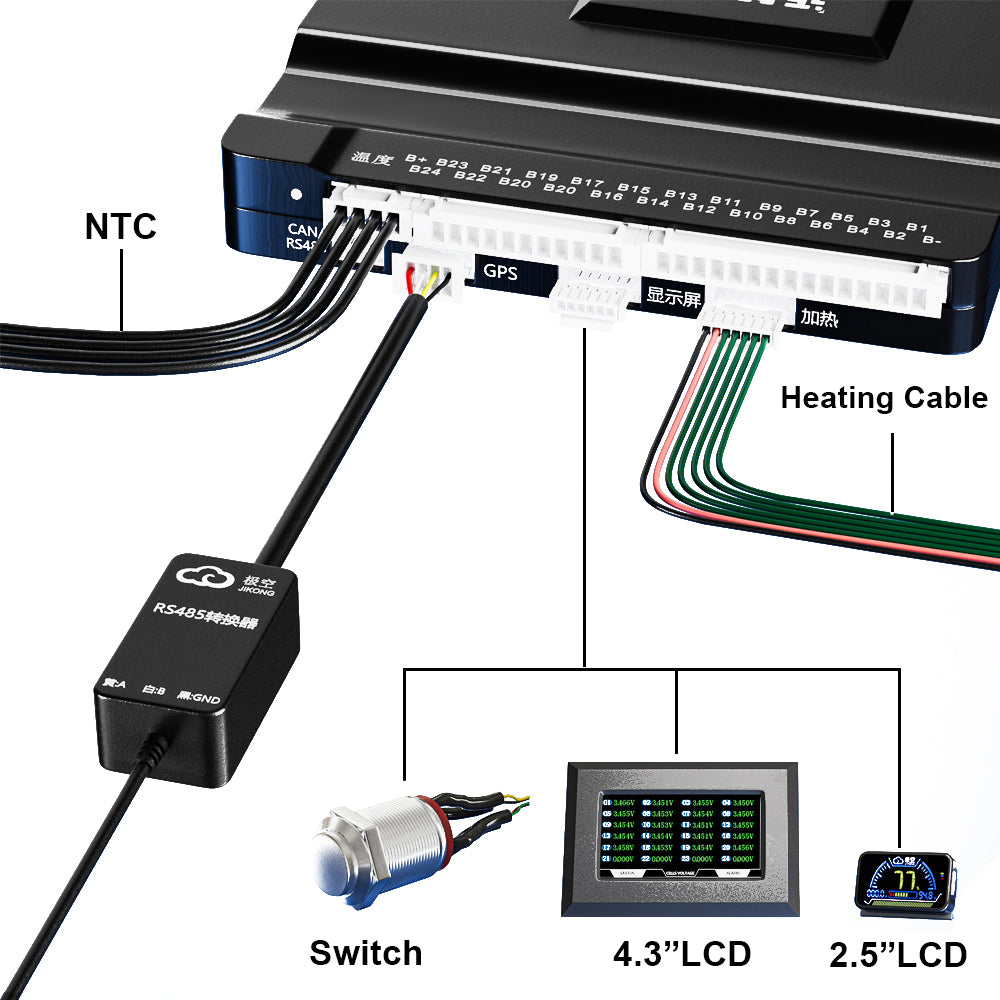

Hinweise zur Kommunikationsschnittstelle

• PC-Überwachung & Konfiguration: Verbindung über RS485 zum PC mit diesem Modul
• Wechselrichter-Kommunikation: über RS485 unterstützt (Wechselrichter muss RS485-BMS-Protokoll unterstützen). CAN-Verbindung wird empfohlen, wo verfügbar, für eine stabilere Wechselrichter-Integration.
• Display-Verbindung: RS485-Protokoll-Displays werden unterstützt. Beachten Sie, dass Standard-JKBMS-LCD-Displays über den UART-Anschluss verbunden werden, nicht RS485.

Lieferumfang

• 1× JKBMS RS485 Konvertermodul für 17S/20S/24S
